Section 01-14A: Handles, Locks, Latches and Mechanisms
1996 F-150, F-250, F-350, F-Super Duty and Bronco Workshop Manual
DIAGNOSIS AND TESTING

Electrical Schematics

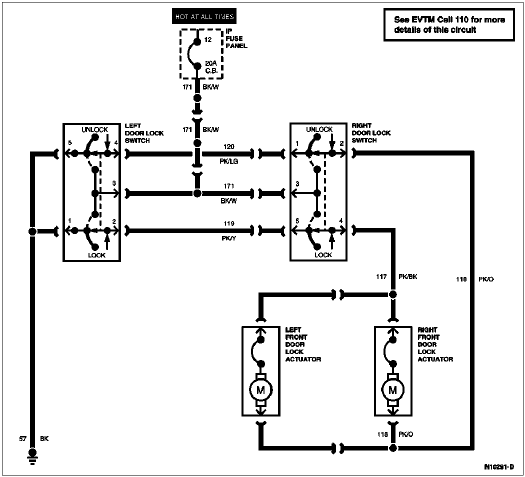

Power Door Locks, F-Series and Bronco, Except Crew Cab

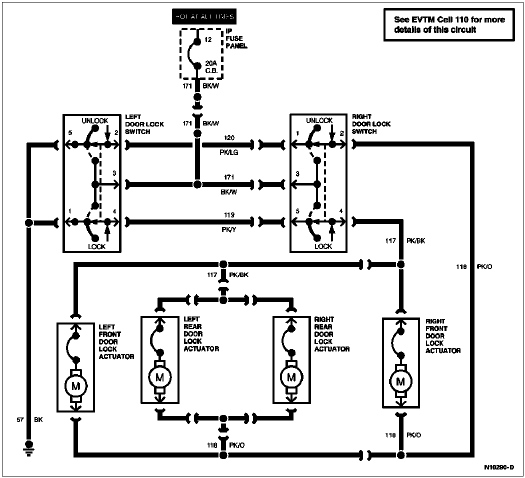

Power Door Locks, F-350 Crew Cab






Power Window and Power Door Lock Switch Connector, Master, Left






Pin NumberCircuitCircuit Function
157 (BK)Ground Circuit
2119 (PK/Y)Lock Motors Feed/Return
3171 (BK/W)Power
4120 (PK/LG)Lock Motors Feed/Return
557 (BK)Ground Circuit
6313 (W/Y)Front Window Regulator Switch (LH) to Front Window Regulator Motor (RH)
757 (BK)Ground Circuit
8227 (Y)Left Window Regulator Switch to Left Window Regulator Motor
957 (BK)Ground Circuit
10400 (LB/BK)Power
11400 (LB/BK)Power
1257 (BK)Ground Circuit
13314 (T/LB)Left Front Window Regulator Switch to Right Front Window Regulator Motor
1457 (BK)Ground Circuit
15226 (W/BK)Left Window Regulator Switch to Left Window Regulator Motor



Power Window and Power Door Lock Switch Connector, Right






Pin NumberCircuitCircuit Function
1120 (PK/LG)Door Lock Switch (Unlock)
2118 (PK/O)Door Lock Motor (Unlock)
3171 (BK/W)Power
4117 (PK/BK)Door Lock Motor (Lock)
5119 (PK/Y)Door Lock Switch (Lock)
6333 (Y/R)Window Regulator Switch to Window Regulator Motor
7314 (T/LB)Left Front Window Regulator Switch to Right Front Window Regulator Motor
8400 (LB/BK)Power
9313 (W/Y)Left Front Window Regulator Switch to Left Rear Window Regulator Motor
10334 (R/Y)Window Regulator Switch to Window Regulator Motor
