Section 01-11: Glass, Frames and Mechanisms
1996 F-150, F-250, F-350, F-Super Duty and Bronco Workshop Manual
DIAGNOSIS AND TESTING

Electrical Schematics



Power Windows, Except Crew Cab

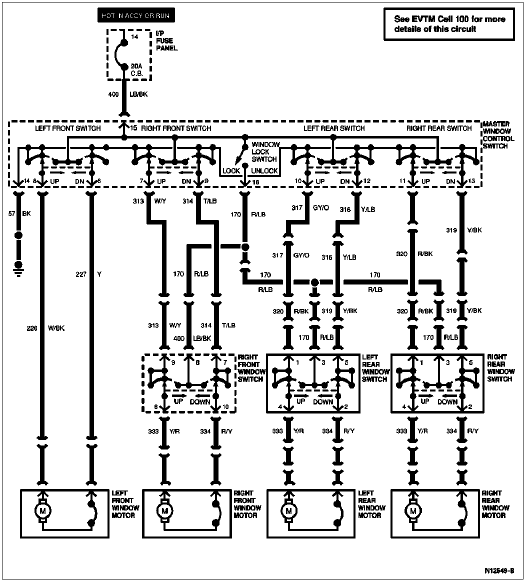

Power Windows, F-Series Crew Cab

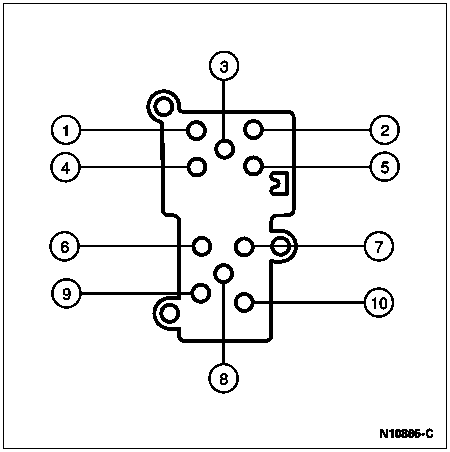

Master Window and Door Lock Switch Connector






Pin NumberCircuitCircuit Function
157 (BK)Ground Circuit
2119 (PK/Y)Door Lock Switch (Lock)
3171 (BK/W)Door Lock Switch Feed
4120 (PK/LG)Door Lock Switch (Unlock)
557 (BK)Ground Circuit
6313 (W/Y)LF Window Regulator Switch to RF Window Regulator Motor
757 (BK)Ground Circuit
8227 (Y)LF Window Regulator Switch to LF Window Regulator Motor
957 (BK)Ground Circuit
10400 (LB/BK)Power Window Switch Feed
11400 (LB/BK)Power Window Switch Feed
1257 (BK)Ground Circuit
13314 (T/LB)LF Window Regulator Switch to RF Window Regulator Motor
1457 (BK)Ground Circuit
15226 (W/BK)LF Window Regulator Switch to LF Window Regulator Motor



Right Window and Door Lock Switch Connector






Pin NumberCircuitCircuit Function
1120 (PK/LG)Door Lock Switch (Unlock)
2118 (PK/O)Door Lock Motor (Unlock)
3171 (BK/W)Door Lock Switch Feed
4117 (PK/BK)Door Lock Motor (Lock)
5119 (PK/Y)Door Lock Switch (Lock)
6333 (Y/R)Window Reg. Switch to Window Reg. Motor
7314 (T/LB)Left Front Window Regulator Switch to Right Front Window Regulator Motor
8400 (LB/BK)Power Window Switch Feed
9313 (W/Y)Left Front Window Regulator Switch to Left Rear Window Regulator Motor
10334 (R/Y)Window Reg. Switch to Window Reg. Motor

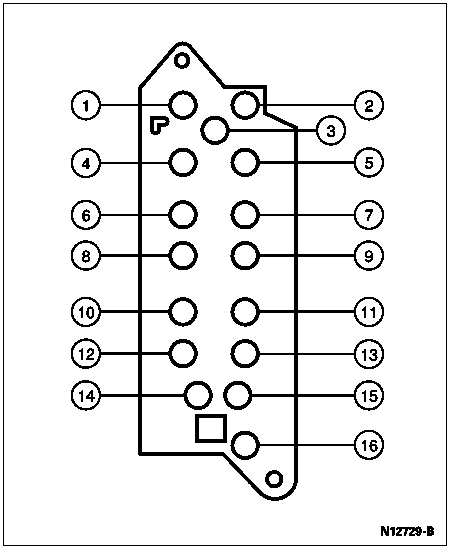

Master Window and Door Lock Switch Connector, F-Series Crew Cab






Pin NumberCircuitCircuit Function
157 (BK)Ground Circuit
2120 (PK/LG)Door Lock Switch (Unlock)
3171 (BK/W)Door Lock Switch Feed
4119 (PK/Y)Door Lock Switch (Lock)
557 (BK)Ground Circuit
6226 (W/BK)LF Window Regulator Switch to LF Window Regulator Motor
7314 (T/LB)LF Window Regulator Switch to RF Window Regulator Motor
8227 (Y)LF Window Regulator Switch to LF Window Regulator Motor
9313 (W/Y)LF Window Regulator Switch to RF Window Regulator Motor
10317 (GY/O)LF Window Regulator Switch to LR Window Control Switch
11320 (R/BK)LF Window Regulator Switch to RR Window Control Switch
12316 (Y/LB)LF Window Regulator Switch to LR Window Control Switch
13319 (Y/BK)LF Window Regulator Switch to RR Window Control Switch
1457 (BK)Ground Circuit
15400 (LB/BK)Power Window Switch Feed
16170 (R/LB)Window Regulator Switch Feed



Window Switch Connector, LH and RH Rear, F-Series Crew Cab






Pin NumberCircuitCircuit Function
1320 (R/BK)Regulator Switch to Window Control Switch
2334 (R/Y)Window Motor Feed/Return
3170 (R/LB)Window Regulator Switch Feed
4333 (Y/R)Window Motor Feed/Return
5319 (Y/BK)Regulator Switch to Window Control Switch

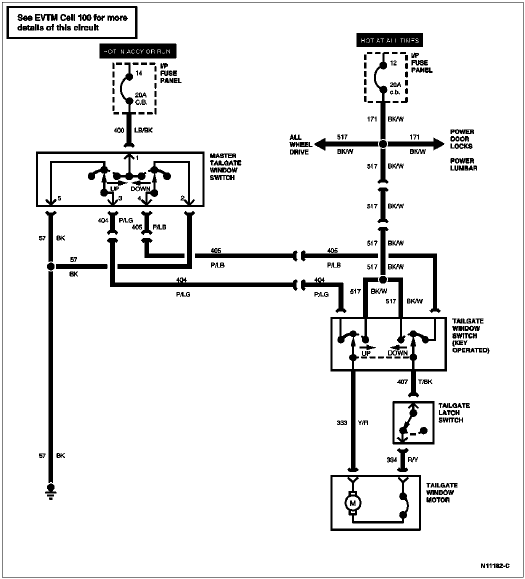

Window Regulator Control Switch, Tailgate






Master Power Tailgate Window Switch Connector, Bronco






Pin NumberCircuitCircuit Function
1400 (LB/BK)Power Window Switch Feed
257 (BK)Ground Circuit
3404 (P/LG)Window Reg. Switch to Back Window Switch (Up)
4405 (P/LB)Window Reg. Switch to Back Window Switch (Down)
557 (BK)Ground Circuit



Heated Back Window, Bronco

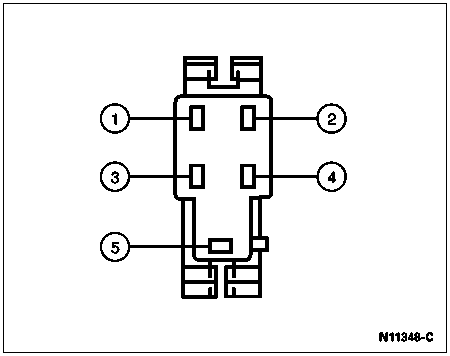

Heated Back Window Switch Connector, Bronco






Pin NumberCircuitCircuit Function
1186 (BR/LB)Heated Back Window Switch to Heated Back Window Grid
2185 (BK)Battery Feed to Heated Back Window Switch and Grid
38 (O/Y)Heated Back Window Timing Circuit Feed
457 (BK)Ground Circuit
519 (LB/R)Instrument Panel Lamps Feed
