Section 01-10: Seats and Tracks
1996 F-150, F-250, F-350, F-Super Duty and Bronco Workshop Manual
DIAGNOSIS AND TESTING

Electrical Schematics

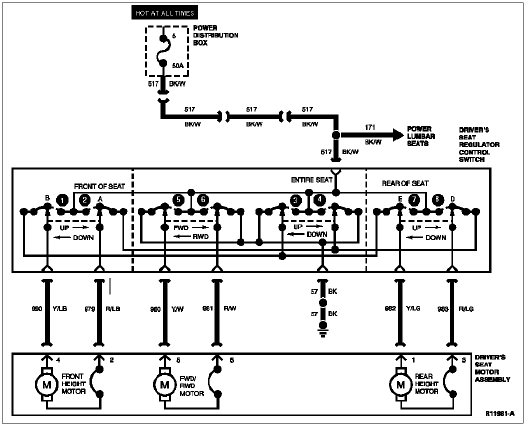

Seats, Power

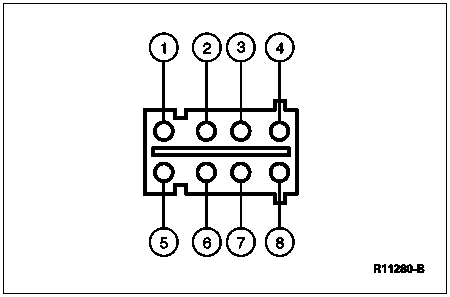

Driver's Seat Regulator Control Switch Connector






Pin NumberCircuitCircuit Function
1980 (Y/W)Seat Regulator Switch to Horizontal Motor Rearward
2979 (R/LB)Seat Regulator Switch to Front Motor Up
3982 (Y/LG)Seat Regulator Switch to Rear Motor Down
4990 (Y/LB)Seat Regulator Switch to Front Motor Down
557 (BK)Ground Circuit
6981 (R/W)Seat Regulator Switch to Horizontal Motor Forward
7517 (BK/W)Circuit Breaker to Control Switch B+
8983 (R/LG)Seat Regulator Switch to Rear Motor Up



Driver's Seat Motor Connector






Pin NumberCircuitCircuit Function
1982 (Y/LG)Seat Regulator Switch to Rear Motor (Down)
2979 (R/LB)Seat Regulator Switch to Front Motor (Up)
3983 (R/LG)Seat Regulator Switch to Rear Motor (Up)
4990 (Y/LB)Seat Regulator Switch to Front Motor (Down)
5980 (Y/W)Seat Regulator Switch to Horizontal Motor (Rearward)
6981 (R/W)Seat Regulator Switch to Horizontal Motor (Forward)

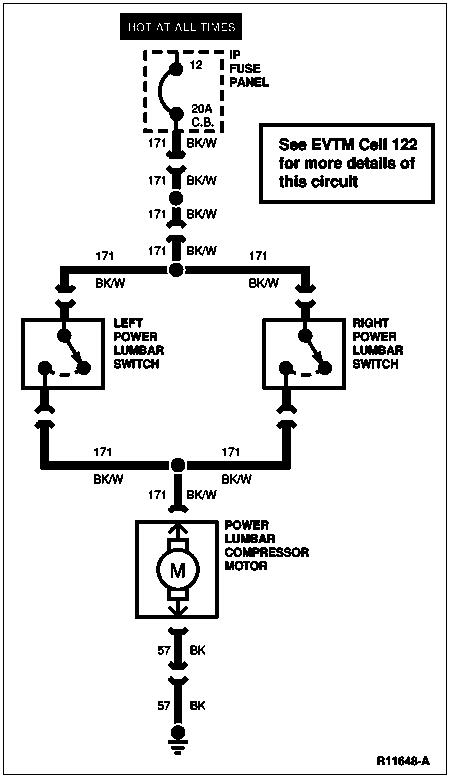

Power Lumbar, Bench Seat






Power Lumbar, Captain Chair
