Section 01-09: Mirrors, Rearview
1996 F-150, F-250, F-350 and Bronco Workshop Manual
REMOVAL AND INSTALLATION

Mirror, Inside Rearview, Manual and Automatic Dimming

SPECIAL SERVICE TOOL(S) REQUIRED
DescriptionTool Number
Rearview Mirror ReplacerT94P-17700-AH

Removal

  1. Disconnect wiring from electronic mirror, if equipped.

  1. Grasp inside rear view mirror (17700) firmly.

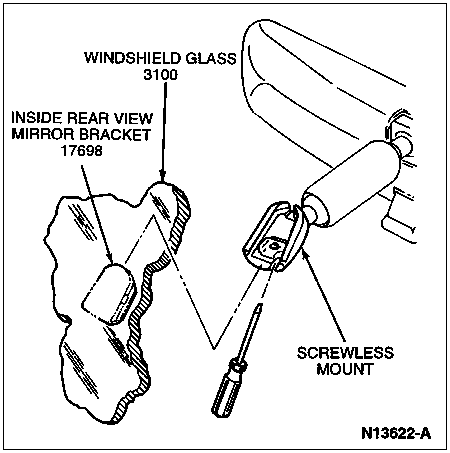

  1. Insert a small single blade screwdriver into slot.

  1. Pull screwdriver handle rearward until mirror snaps off of inside rearview mirror bracket.







Installation

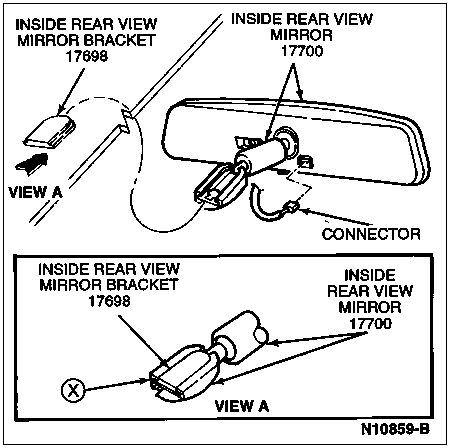

  1. NOTE: To ensure proper mounting installation, mirror support must be flush to inside rear view mirror bracket (17698) at point X when inside rear view mirror is fully seated.

    Slide mirror mount downward onto inside rearview mirror bracket using Rearview Mirror Replacer Tool T94P-17700-AH.

  1. Connect wiring to electronic mirror, if equipped.
